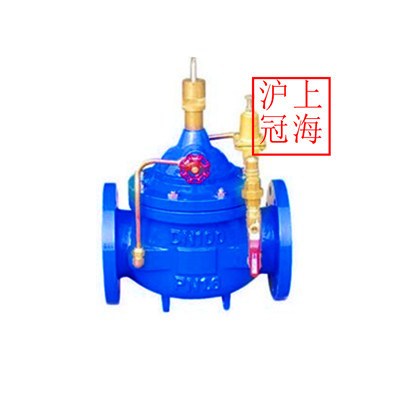

400X流量控制阀
一、 产品简介
400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、 工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
三、 设计特点
本产品一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，**限度地减小能量在节流过程中的损失；本产品控制灵敏度高，安全可靠，调试简便，使用寿命长。
四、 产品性能参数
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
五、 产品零部件材料
零件名称 | 零件材料 |
阀体 阀盖 | HT200、QT350、WCB |
阀座 阀盘 | 铜合金/2Cr13 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
缸套 活塞（活塞型） | 2Cr13 |
膜片（膜片型） | 夹织物丁腈橡胶 |
针型阀 球阀 | 铜合金 |
过滤器 | 不锈钢 |
六、 产品外形与结构尺寸
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 570 | 570 |
H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |
七、 安装示意图
