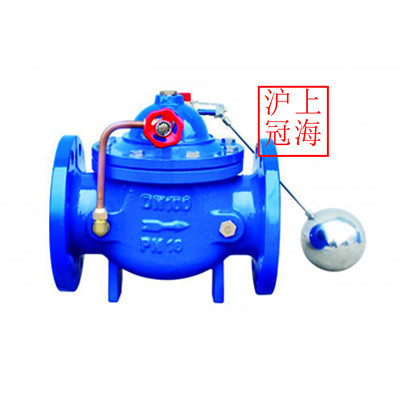

100X遥控浮球阀
型号：100X隔膜式遥控浮球阀 100X活塞式遥控浮球阀
一、 产品简介
100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。
本产品直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
100X活塞式遥控浮球阀的阀盘与活塞通过阀杆连接为一体，利用浮球导阀的启闭来控制敏感元件活塞的上下运动。而达到主阀的启闭。该水力控制阀使用安全可靠、调试方便、寿命长。本公司生产的100X活塞式遥控浮球阀实用于口径大于等于500mm的管路中。
压力等级：PN10﹑PN16﹑PN25
隔膜式：DN20～450
活塞式：DN350～800
二、 工作原理
当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
三、 产品性能参数
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
四、 产品零部件材料
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |
五、 产品外形与结构尺寸
100X隔膜式遥控浮球阀
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 570 | 570 |
H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |
100X活塞式遥控浮球阀
DN | 500 | 600 | 700 | 800 |
L | 1075 | 1230 | 1300 | 1450 |
H1 | 620 | 695 | 930 | 950 |
H | 750 | 850 | 1120 | 1150 |
六、 典型安装示意图
