Q647气动固定球阀

产品详情

产品参数

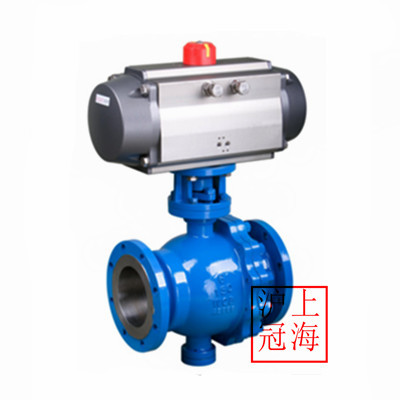

Q647气动固定球阀

装配案例

电动球阀/电动半偏心球阀、多回转电动执行装置/电动法兰球阀、QT角行程电动执行装置；电动高温球阀、精小型电动执行装置

电动三通法兰球阀、精小型电动执行装置/电动不锈钢法兰球阀、调节型电动执行装置

电动蝶阀/电动法兰蝶阀、EPDM密封、DZW电动执行装置/电动对夹蝶阀、精小型电动执行装置

电动法兰硬密封蝶阀、三偏心硬密封、多回转电动执行装置

气动蝶阀/PVC气动蝶阀、角行程气动执行装置/气动对夹软密封蝶阀、EPDM软密封、对夹连接、蝶阀进行衬塑处理

气动法兰软密封蝶阀、配备智能型定位器/气动对夹硬密封蝶阀、不锈钢304硬密封

气动球阀/气动固定法兰球阀、碳钢材质、角行程气动执行器/气动法兰球阀、不锈钢304

气动不锈钢通风蝶阀和气动锻钢法兰球阀/气动硬密封法兰球阀、带手轮装置、配置大扭矩AW气缸

产品执行标准

制造标准：GB/T12237-89

法兰标准：JB/T79-94 HG20592

结构标准：GB12221-89

检验试验标准：GB/T13927-89 JB/T9092-99

产品性能参数

型号	试验压力ps(MPa)			工作温度(℃)	适用介质
	壳体	密封(液)	密封(气)
Q647F/PPL	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)	依据阀体和密封圈选材而异

产品外形与结构尺寸

PN1.0(MPa)
通径DN	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	542	90
150	394	150	280	240	210	22	8-23	572	130
200	457	200	335	295	265	24	8-23	636	203
250	533	250	390	350	320	26	12-23	726	245
300	610	300	440	400	368	26	12-23	859	399
350	686	350	500	460	428	26	16-23	927	498
400	762	400	565	515	482	26	16-25	1080	818
450	864	450	615	565	532	28	20-25	1120	1037
500	914	500	670	620	585	28	20-25	1150	1255
PN1.6(MPa)
通径DN	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	542	95
150	394	150	280	240	210	24	8-23	572	135
200	457	200	335	295	265	26	12-23	736	208
250	533	250	405	355	320	30	12-25	890	255
300	610	300	460	410	375	30	12-25	910	409
350	686	350	520	470	435	34	16-25	1020	518
400	762	400	580	525	485	36	16-30	1080	838
450	864	450	640	585	545	40	20-30	1120	1067
500	914	500	705	650	608	44	20-34	1150	1295
PN2.5(MPa)
通径DN	L	d1	D	D1	D2	b	Z-d	H	重量
100	305	100	230	190	160	24	8-23	416	78
125	381	125	270	220	188	28	8-25	542	107
150	403	150	300	250	218	30	8-25	572	145
200	502	200	360	310	278	34	12-25	736	220
250	568	250	425	370	332	36	12-30	890	280
300	648	300	485	430	390	40	16-30	910	450
350	762	350	550	490	448	44	16-34	1020	570
400	838	400	610	550	505	48	16-34	1080	920
450	914	450	660	600	555	50	20-34	1120	1140
500	991	500	730	660	610	52	20-41	1150	1360
PN6.4(MPa)
通径DN	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	292	50	175	135	105	88	26	4-23	360	33
65	330	65	200	160	130	110	28	8-23	379	45
80	356	80	210	170	140	121	30	8-23	452	55
100	432	100	250	200	168	150	32	8-25	479	81
125	508	125	295	240	202	176	36	8-30	646	175
150	559	150	340	280	240	204	38	8-34	666	240
200	660	200	405	345	300	260	44	12-34	736	280
250	787	250	470	400	352	313	48	12-41	790	540
300	838	300	530	460	412	364	54	16-41	870	760
350	889	350	595	525	475	422	60	16-41	1020	980
400	991	400	670	585	525	474	66	16-48	1080	1300
PN16.0(MPa)
通径DN	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	368	50	215	165	132	88	36	8-25	380	80
65	419	65	245	190	152	110	44	8-30	395	120
80	381	80	260	205	168	121	46	8-30	480	155
100	457	100	300	240	200	150	48	8-34	532	195
125	-	125	355	285	238	176	60	8-41	670	250
150	610	150	390	318	270	204	66	12-41	703	480
200	737	200	480	400	345	260	78	12-48	750	620
250	838	250	580	485	425	313	88	12-54	820	960
300	965	300	665	570	510	364	100	16-54	900	1380

结构形式

球阀

阀体材质

气动驱动

阀芯材质
