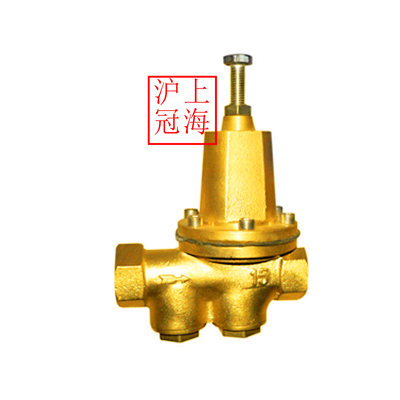

Y11X型（200P）黄铜水用减压阀
200P可调式减压阀
一、 产品简介
200P型减压阀为一直接作用式可调减压阀，采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其他清水系统中。在一定流水范围内可控制该阀门出口压力为一相对固定值。200P黄铜水用减压阀，具有体型小巧，易于安装等特点，具附有内置式滤网，可方便整体安装作业，避免杂物堵塞，使其更加安全可靠。
结构原理
200P水用减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。200P减压阀的导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
二、 产品性能参数
公称压力：1.6MPa
工作介质：水/气
工作温度：t≤80度
*高进口压力：1.6MPA
出口压力可调范围：0.15MPA-0.5MPA(出厂时设定压力为0.3MPA)
管螺纹符合ISO 228标准
型号 | 公称压力 | 阀体实验压力 | 阀座实验压力 | *高流速 | 减压范围 |
PN（Mpa) | （Mpa) | (Mpa) | （M/S) | ||
200P-10T | 1 | 1.5 | 1.1 | 6 | ≤0.7Mpa |
200P-16T | 1.6 | 2.4 | 1.76 |
CV值
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3 | 5 |
三、 产品零部件材料
零件名称 | 阀体 | 滤网、螺母、垫片、弹簧压盖 | 弹簧 | O型圈 |
材料 | 铝青铜 | 不锈钢 | 60Si2Mn | 丁腈橡胶 |
四、 产品外形与结构尺寸
DN | G | L | H1 | H | D |
15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
25(1") | G1" | 140 | 55 | 195 | 90 |
32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
50(2") | G2" | 200 | 65 | 265 | 120 |
五、 减压阀选型（类型和综合性能表）
类型 | 特点 | 公称压力 | 压力调节范围 | 适用范围 |
活塞式 | 采用活塞作为敏感元件来带动阀瓣运动的减压阀。工作可靠，维修量小，占地面积小. | 1 | 阀前P1≤1.0 | t≤200oC蒸汽或空气管路 |
阀后P2=0.05-0.9 | ||||
1.6 | 阀前P1=0.2-1.2 | |||
阀后P2=0.1-1.0 | ||||
1.0、1.6 | 前后压差范围：0.15≤△P＜0.45 | |||
薄膜式 | 采用膜片作为敏感元件来带动阀瓣运动的减压阀。工作可靠性差，维修量大，体积大 | 1.2 | 仅用在压力较低的管路中 | t≤200oC蒸汽、空气或水管路 |
波纹管式 | 采用波纹管作为敏感元件来带动阀瓣运动的减压阀。调节范围大 | 1 | 阀前P1=0.2-1.0 | t≤200oC蒸汽或空气管路 |
阀后P2=0.05-0.4 | ||||
前后压差范围：0.05≤△P＜0.6 |
六、 选用原则
1. 减压阀进口压力的波动应控制在进口压力给定值的80％～105％，如超过该范围，减压阀的性能会受影响。
2. 通常减压阀的阀后压力P2与阀前压力P1之差必须≧0.2MPa。
3. 减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧。
4. 在介质工作温度比较高的场合，一般选用先导式活塞式减压阀或先导式波纹管减压阀。
5. 介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。
6. 介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管减压阀。
7. 为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
七、 安装注意事项
1. 减压阀只有在计算减压比β时所用压力为绝对压力，其他压力均为相对压力。
2. 减压阀的型号与规格，应概据压差、流量、介质特性等因素计算确定，不应直接按上游或下游管道的管径确定。
3. 活塞式减压阀减压后的压力不应小于0.1MPa，如需减至0.07MPa以下，减压阀应再设波纹管式减压阀或用截止阀进行二次减压。
4. 当减压阀前后压力比大于5-7时，应串连装两个，如阀后蒸汽压力P2较小，通常宜采用两级减压，以使减压阀工作时噪声和振动小，而且安全可靠。在热负荷波动频繁而剧烈时，为使**级减压阀工作稳定，一、二级减压阀之间的距离应尽量拉开一些。
5. 减压阀有方向性，安装时注意不要把方向装反，并应垂直安装在水平管道上，对于带有均压管的减压阀，均压管应连接在低压管道一侧。
6. 减压阀安装一律采用法兰截止阀，低压部分可采用低压截止阀。
7. 旁通管是安装减压阀的一个组成部，当减压阀发生故障需要检修时，可关闭减压阀两侧的截止阀，暂时通过旁通管进行供汽。
8. 减压阀两侧应分别装有高低压压力表，阀后设安全阀。
9. 设计时除对型号及规格进行选择外，还应说明减压前后压差值和安全阀的开启压力，以便生产厂家合理配备弹簧。
除压力表、安全阀、减压阀外，其他管件均应保温。
