25P型先导薄膜式蒸汽减压阀

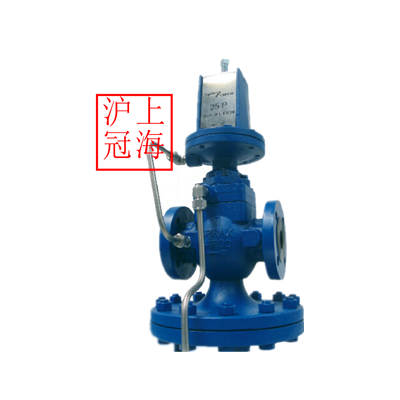

产品实拍
三、 产品性能参数
公称压力（MPa） | 1.6 | 2.5 |
壳体试验压力（MPa） | 2.4 | 3.75 |
密封试验压力（MPa） | 1.76 | 2.5 |
*高进口压力（MPa） | 1.6 | 2.5 |
出口压力范围（MPa） | 0.1-1.0 | 0.1-1.6 |
压力特性偏差（MPa） | GB12246-1989 | |
流量特性偏差（MPa） | GB12246-1989 | |
渗漏量 | GB12245-1989 | |
适用温度 | ≤230 | |
五、 产品外形与结构尺寸
| 25P DN15-DN100 | |||||||||
| 口径 | BSP | PN16 | PN40 | B | C | D | 重量kg（球墨铸铁） | mm/kg | |
| DN | A | A1 | A1 | 螺纹 | 法兰 | Cv | |||
| 15 | 140 | 160 | 150 | 193 | 309 | 157 | 10.8 | 11.4 | 3.48 |
| 20 | 140 | 160 | 154 | 193 | 309 | 157 | 10.2 | 12.2 | 6.5 |
| 25 | 152 | 166 | 160 | 219 | 308 | 171 | 13.6 | 16 | 10.5 |
| 32 | 184 | 205 | - | 219 | 322 | 179 | 16 | 18.8 | 14 |
| 40 | 184 | 216 | 200 | 219 | 322 | 179 | 15.8 | 20.4 | 20 |
| 50 | 216 | 240 | 230 | 269 | 338 | 208 | 26 | 31.2 | 35 |
| 65 | - | 284 | 292 | 346 | 297 | 354 | - | 62.4 | 56 |
| 80 | - | 308 | 317 | 346 | 294 | 387 | - | 74.6 | 74 |
| 100 | - | 353 | 368 | 397 | 325 | 410 | - | 112.2 | 115 |
| 25P DN150 | ||||||||
| 口径 | PN16 | PN40 | B | C | D | F | 重量kg（铸铁） | mm/kg |
| DN | A1 | A1 | Cv | |||||
| 150 | 460 | 460 | 502 | 297 | 435 | 228 | 270 | 156 |
